Cách Đọc Bản Vẽ Đồ Gỗ Nội Thất Đơn Giản, Dễ Hiểu

Bản vẽ kỹ thuật đồ gỗ nội thất giống như “tấm bản đồ” giúp người thợ mộc (hoặc chính bạn, nếu bạn muốn tự tay đóng đồ) hình dung ra sản phẩm cuối cùng và thực hiện thi công một cách chính xác. Hiểu được bản vẽ không chỉ giúp bạn kiểm soát được chất lượng sản phẩm, mà còn có thể tự tin trao đổi, thảo luận với kiến trúc sư, nhà thiết kế, hoặc thợ mộc.

Kiến trúc sư đang đọc bản vẽ thiết kế đồ gỗ nội thất — Đọc bản vẽ là kỹ năng quan trọng để hiểu và thi công đồ gỗ nội thất.

Tuy nhiên, đối với nhiều người, bản vẽ kỹ thuật có vẻ “khó nhằn” với vô số đường nét, ký hiệu và con số. Đừng lo lắng! Bài viết này sẽ “giải mã” những bí ẩn đó, giúp bạn đọc bản vẽ đồ gỗ nội thất một cách dễ dàng, ngay cả khi bạn là người mới bắt đầu.

Phần 1: Các Khái Niệm Cơ Bản Trong Bản Vẽ Kỹ Thuật

Trước khi đi vào chi tiết, chúng ta cần làm quen với một số thuật ngữ và khái niệm cơ bản thường xuất hiện trong bản vẽ kỹ thuật:

Mặt bằng (Plan): Hình chiếu bằng của vật thể (nhìn từ trên xuống). Mặt bằng thể hiện vị trí, hình dạng, kích thước tổng thể của sản phẩm theo chiều ngang.
Mặt đứng (Elevation): Hình chiếu đứng của vật thể (nhìn từ phía trước, phía sau, hoặc hai bên). Mặt đứng thể hiện hình dạng, kích thước, chi tiết trang trí của sản phẩm theo chiều cao và chiều ngang.
Mặt cắt (Section): Hình chiếu thể hiện phần bên trong của vật thể sau khi tưởng tượng cắt vật thể đó bằng một hoặc nhiều mặt phẳng cắt. Mặt cắt giúp thể hiện rõ cấu tạo bên trong, các chi tiết ẩn, các lớp vật liệu…
Hình chiếu (Projection): Phương pháp biểu diễn vật thể ba chiều (3D) lên mặt phẳng hai chiều (2D). Có nhiều loại hình chiếu khác nhau, nhưng trong bản vẽ đồ gỗ, thường sử dụng hình chiếu vuông góc.
Tỷ lệ (Scale): Tỷ lệ giữa kích thước trên bản vẽ và kích thước thực tế của sản phẩm. Ví dụ: tỷ lệ 1:10 có nghĩa là 1cm trên bản vẽ tương ứng với 10cm ngoài thực tế.
Kích thước (Dimension): Các con số ghi trên bản vẽ, thể hiện chiều dài, chiều rộng, chiều cao, đường kính… của các chi tiết.
Ký hiệu (Symbol): Các hình vẽ, chữ viết tắt được quy ước để thể hiện các thông tin về vật liệu, chi tiết cấu tạo, phương pháp gia công…
Chú thích (Note): Các ghi chú bằng chữ viết, giải thích thêm về các chi tiết, yêu cầu kỹ thuật…

Các Loại Bản Vẽ:

Bản vẽ 2D: Thể hiện hình dạng, kích thước của sản phẩm trên mặt phẳng hai chiều (thường là mặt bằng, mặt đứng, mặt cắt).
Bản vẽ 3D: Thể hiện hình dạng, kích thước, màu sắc, chất liệu của sản phẩm trong không gian ba chiều, giúp người xem dễ dàng hình dung sản phẩm hoàn chỉnh.

Phần 2: Hướng Dẫn Đọc Bản Vẽ Đồ Gỗ (Step-by-step)

Bây giờ, chúng ta sẽ cùng nhau “giải mã” một bản vẽ đồ gỗ nội thất. Hãy làm theo các bước sau:

Bước 1: Xác Định Loại Bản Vẽ

Đầu tiên, hãy xem bản vẽ bạn đang cầm trên tay là loại bản vẽ nào: mặt bằng, mặt đứng, mặt cắt, hay bản vẽ chi tiết? Thông thường, trên bản vẽ sẽ có ghi rõ tên gọi của từng loại.

Bước 2: Tìm Hiểu Tỷ Lệ Bản Vẽ

Tỷ lệ bản vẽ thường được ghi ở góc dưới bên phải của bản vẽ. Hãy tìm hiểu kỹ tỷ lệ để biết được kích thước thật của sản phẩm. Ví dụ, nếu tỷ lệ là 1:20, thì 1cm trên bản vẽ tương ứng với 20cm ngoài thực tế.

Bước 3: Đọc Các Ký Hiệu và Chú Thích

Trên bản vẽ thường có rất nhiều ký hiệu và chú thích. Hãy dành thời gian tìm hiểu ý nghĩa của chúng. Dưới đây là một số ký hiệu thường gặp:

Ký hiệu vật liệu:
- Gỗ tự nhiên: Các đường vân gỗ song song
- Gỗ công nghiệp: Các đường gạch chéo song song.
- Kim loại: Các đường gạch chéo song song, dày hơn so với gỗ công nghiệp.
- Kính: Hai đường song song, có gạch chéo ở giữa.
- … (và nhiều ký hiệu khác)
Ký hiệu đường nét:
- Đường liền đậm: Đường bao thấy (các cạnh, đường viền của vật thể mà người quan sát nhìn thấy được).
- Đường liền mảnh: Đường gióng kích thước, đường kích thước, đường gạch gạch trên mặt cắt.
- Đường nét đứt: Đường bao khuất (các cạnh, đường viền của vật thể bị che khuất, không nhìn thấy được).
- Đường chấm gạch mảnh: Đường tâm, đường trục đối xứng.
- … (và nhiều loại đường nét khác)
Ký hiệu khác:
- Ø: Đường kính.
- R: Bán kính.
- □: Hình vuông.
- … (và nhiều ký hiệu khác)
Chú thích Thường được đặt gần các chi tiết, ghi chú các thông tin cần thiết

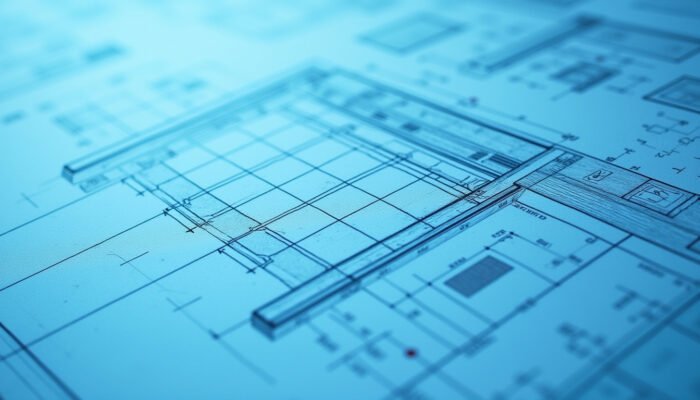

Cận cảnh bản vẽ kỹ thuật đồ gỗ với các ký hiệu và kích thước — Các ký hiệu và kích thước trên bản vẽ cung cấp thông tin chi tiết về sản phẩm.

Bước 4: Phân Tích Mặt Bằng, Mặt Đứng, Mặt Cắt

Mặt bằng: Cho bạn biết hình dạng tổng thể của sản phẩm khi nhìn từ trên xuống, vị trí các chi tiết (ví dụ: vị trí ngăn kéo, cánh tủ…).
Mặt đứng: Cho bạn biết hình dạng, kích thước của sản phẩm khi nhìn từ phía trước, phía sau, hoặc hai bên.
Mặt cắt: Cho bạn biết cấu tạo bên trong của sản phẩm, các chi tiết ẩn mà mặt bằng và mặt đứng không thể hiện được.

Hãy kết hợp thông tin từ cả ba loại bản vẽ này để có cái nhìn toàn diện về sản phẩm.

Bước 5: Hình Dung Sản Phẩm Hoàn Chỉnh (3D)

Đây là bước quan trọng nhất. Dựa trên các thông tin đã thu thập được từ bản vẽ 2D, hãy cố gắng hình dung ra sản phẩm hoàn chỉnh trong đầu (hoặc sử dụng phần mềm vẽ 3D nếu có). Hãy tưởng tượng sản phẩm sẽ trông như thế nào khi được đặt trong không gian thực tế.

Phần 3: Ví Dụ Minh Họa

Để giúp bạn dễ hình dung hơn, chúng ta hãy cùng nhau đọc một bản vẽ đơn giản của một chiếc tủ quần áo:

(Phân tích chi tiết bản vẽ):
- Đây là bản vẽ 2D, thể hiện mặt bằng, mặt đứng và mặt cắt của tủ quần áo.
- Tỷ lệ bản vẽ: 1:20 (ví dụ).
- Mặt bằng cho thấy tủ có hình chữ nhật, kích thước…
- Mặt đứng cho thấy tủ có chiều cao…, có bao nhiêu ngăn, cánh tủ mở kiểu gì…
- Mặt cắt cho thấy độ dày của ván gỗ, kết cấu bên trong của tủ…
- Các ký hiệu cho biết vật liệu là gỗ công nghiệp, có các chi tiết bằng kim loại (ví dụ: tay nắm)…
- Chú thích ghi rõ các yêu cầu kỹ thuật (ví dụ: độ ẩm gỗ, loại keo dán…).

(Kết luận)

Đọc bản vẽ đồ gỗ nội thất không hề khó như bạn tưởng, phải không nào? Chỉ cần nắm vững các khái niệm cơ bản, các ký hiệu thường gặp và thực hành thường xuyên, bạn sẽ nhanh chóng “giải mã” được mọi bản vẽ.

So sánh bản vẽ 2D và hình ảnh 3D của đồ gỗ — Từ bản vẽ 2D, người thợ mộc có thể hình dung và thi công ra sản phẩm 3D hoàn chỉnh.

Việc hiểu rõ bản vẽ không chỉ giúp bạn tự tin hơn khi làm việc với thợ mộc, nhà thiết kế, mà còn giúp bạn kiểm soát được chất lượng sản phẩm, đảm bảo sản phẩm cuối cùng đúng với mong đợi của bạn.
